2.077-OCB Siemens Schuchert tipe R38 10

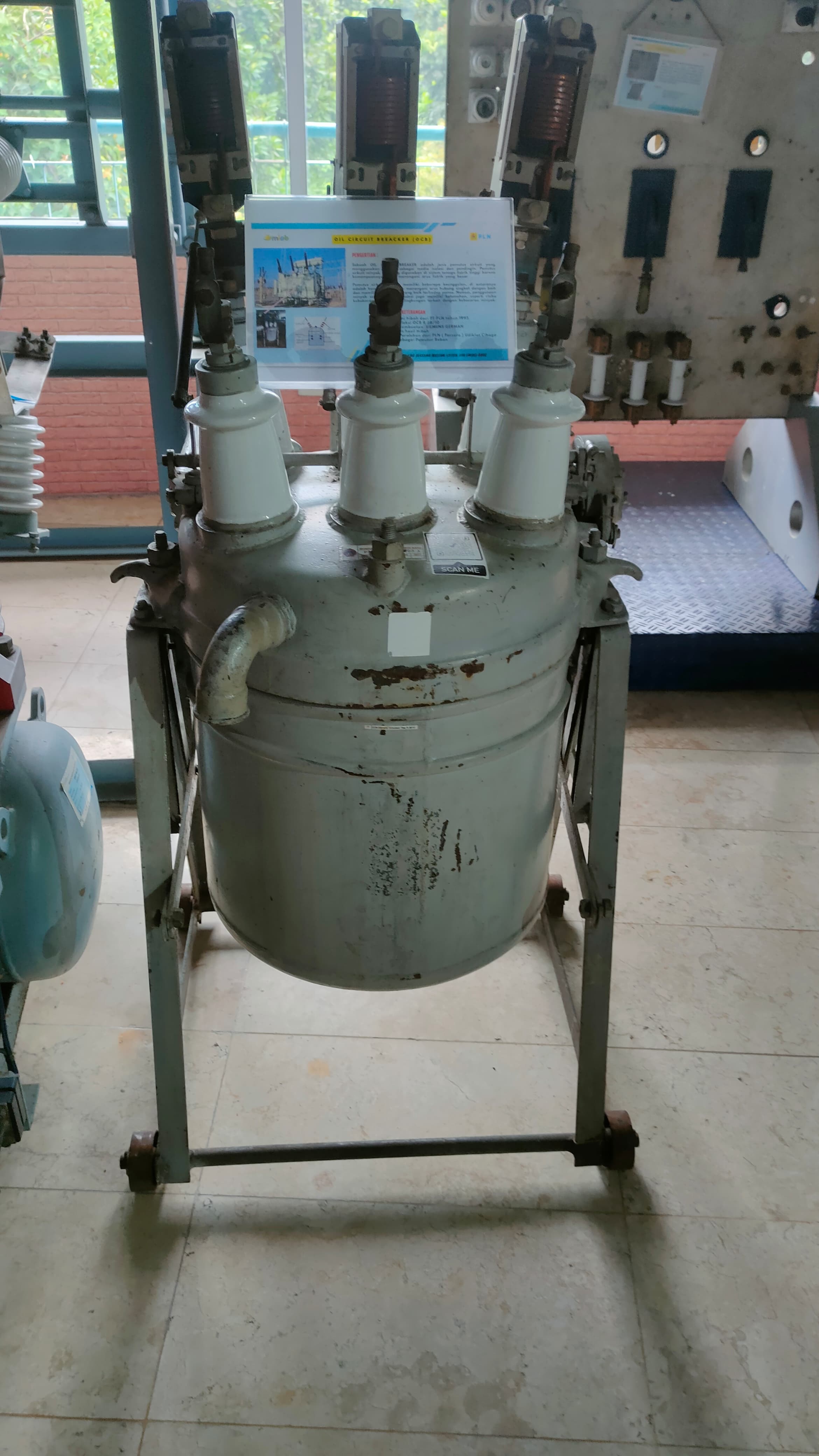

OCB (Oil Circuit Breaker) Siemens Schuchert tipe R38 10 adalah pemutus sirkuit tegangan menengah yang menggunakan media isolasi dan pemadam busur api berupa minyak. Perangkat ini dirancang khusus untuk keperluan pemutusan dan pengamanan sistem distribusi listrik, terutama pada jaringan 20 kV. Siemens Schuchert, sebagai produsen peralatan kelistrikan ternama dari Jerman, mengembangkan tipe R38 10 dengan konstruksi yang tangguh dan handal, menjadikannya cocok digunakan pada gardu induk atau sistem distribusi yang memerlukan performa tinggi dan keandalan yang konsisten.

Karakteristik Teknis
OCB tipe R38 10 memiliki sistem pemadam busur di dalam tangki minyak, di mana minyak berfungsi ganda sebagai isolator dan media pendingin. Ketika terjadi gangguan atau beban lebih, kontak di dalam pemutus akan terbuka dan menghasilkan busur api, yang kemudian dipadamkan oleh minyak tersebut. Tipe ini dirancang untuk tegangan nominal sekitar 20 kV dan arus nominal hingga 400 A, dengan kemampuan memutus arus hubung singkat yang cukup besar, mencapai 16 kA dalam waktu singkat. Pengoperasian dilakukan secara mekanis atau bisa juga dikombinasikan dengan sistem aktuator motorik atau hidrolik tergantung kebutuhan instalasi.

Kelebihan dan Aplikasi
Salah satu keunggulan utama dari OCB Siemens Schuchert R38 10 adalah daya tahannya yang tinggi terhadap kondisi lingkungan dan keandalan dalam jangka waktu panjang. Tangki minyaknya dirancang kedap udara untuk menghindari kontaminasi dan degradasi minyak isolasi. Selain itu, perawatan rutin cukup mudah dilakukan karena komponen-komponennya dapat diakses dengan baik. Perangkat ini umum digunakan di gardu distribusi PLN, instalasi industri besar, hingga fasilitas pembangkit kecil, terutama di wilayah yang masih menggunakan sistem pemutus berbasis minyak sebagai standar teknis.
