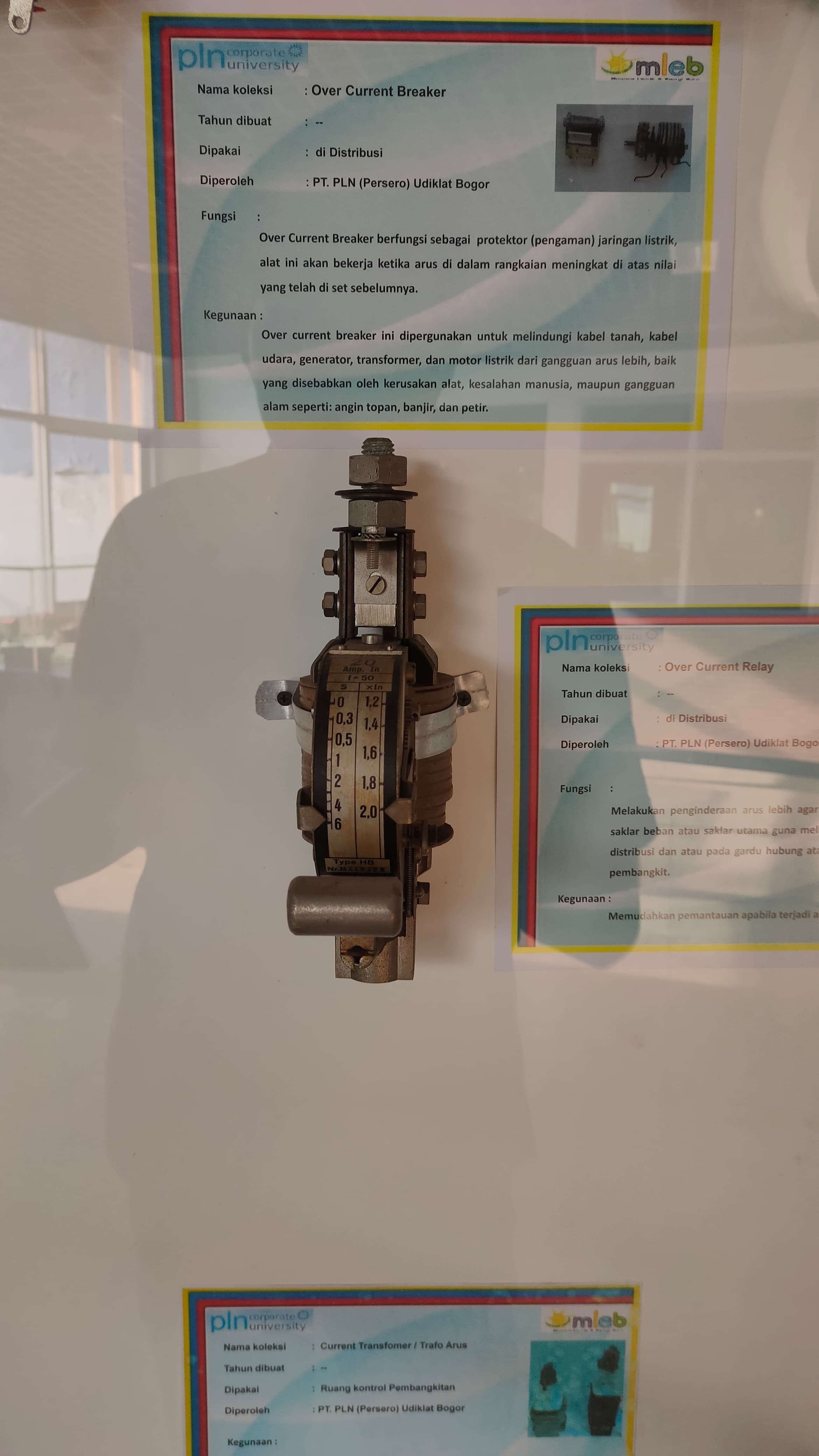

2.138-Over Current Relay tipe HB

Over Current Relay (OCR) tipe HB adalah salah satu perangkat proteksi listrik yang digunakan untuk mendeteksi arus lebih (overcurrent) pada sistem tenaga listrik. Prinsip kerja relay ini didasarkan pada pengukuran arus yang mengalir melalui sistem, dan akan mengaktifkan pemutusan sirkuit apabila arus melebihi batas yang telah ditentukan dalam waktu tertentu. Tipe HB merupakan salah satu tipe OCR elektromekanis yang dirancang dengan karakteristik inverse time, di mana semakin besar arus gangguan, maka semakin cepat relay bekerja. Ini sangat penting dalam menjaga peralatan listrik seperti transformator dan kabel distribusi dari kerusakan akibat arus berlebih.

Komponen dan Karakteristik Teknis

Relay tipe HB umumnya terdiri dari elemen arus, elemen waktu, dan mekanisme penggerak elektromagnetik. Elemen arus berfungsi untuk mendeteksi nilai arus yang masuk, sedangkan elemen waktu mengatur keterlambatan kerja relay agar dapat membedakan antara arus gangguan dan arus start motor atau beban sesaat. Salah satu ciri khas OCR tipe HB adalah kemampuannya untuk disesuaikan dengan berbagai kurva waktu operasi (inverse, very inverse, dan extremely inverse), menjadikannya fleksibel untuk diterapkan pada berbagai sistem distribusi. Selain itu, pengaturan threshold arus dan waktu tunda dilakukan melalui pengaturan mekanis yang presisi, sehingga diperlukan kalibrasi yang cermat saat instalasi.

Aplikasi dan Keunggulan Penggunaan

Over Current Relay tipe HB banyak digunakan dalam sistem distribusi listrik industri dan utilitas, terutama pada panel distribusi menengah hingga tinggi. Penggunaan relay ini memberikan perlindungan selektif terhadap gangguan arus lebih yang dapat menyebabkan kebakaran, kerusakan peralatan, hingga pemadaman luas. Keunggulan utama dari tipe HB adalah keandalannya dalam kondisi lingkungan berat serta kemudahan pemeliharaan karena konstruksinya yang sederhana dan kuat. Meski teknologi digital mulai banyak digunakan, OCR tipe HB tetap menjadi pilihan pada instalasi yang membutuhkan keandalan tinggi tanpa ketergantungan pada sistem elektronik kompleks.
