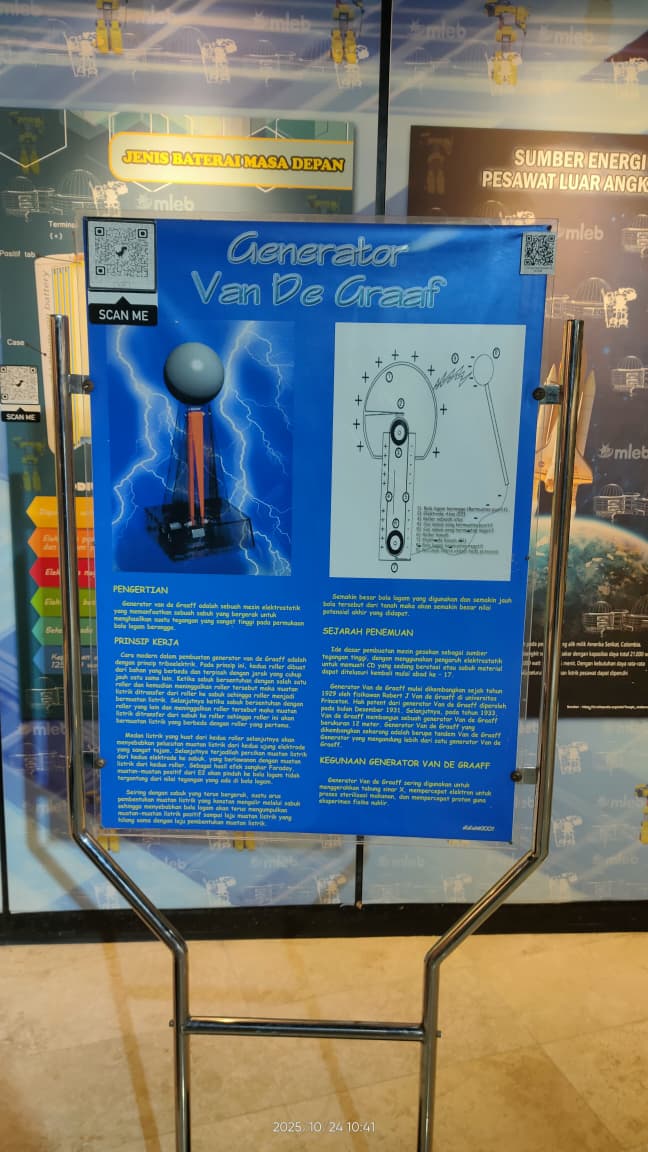

Panel Generator Van De Graaf

Panel Statis - 100000/P.STS/4.174

SEJARAH
Generator Van de Graaff adalah alat pembangkit listrik statis bertegangan tinggi yang diciptakan oleh Robert J. Van de Graaff pada tahun 1929.
Fungsinya adalah untuk menghasilkan dan menimbun muatan listrik dalam jumlah besar pada sebuah kubah logam menggunakan gesekan dan induksi listrik statis.

Generator ini banyak digunakan dalam percobaan fisika, penelitian partikel bermuatan, dan demonstrasi konsep listrik statis di laboratorium sekolah.

⚙️ Prinsip Kerja

Prinsip kerja Generator Van de Graaff didasarkan pada perpindahan muatan listrik melalui gesekan dan konduksi menuju bola logam (kubah).
Langkah-langkahnya sebagai berikut:

  1. Gesekan dan Pembentukan Muatan

    • Sebuah sabuk karet (belt) digerakkan oleh motor listrik dan menggosokkan dirinya pada sisir logam di bagian bawah.

    • Akibat gesekan, sabuk memperoleh muatan listrik (positif atau negatif) tergantung bahan yang digunakan.

  2. Perpindahan Muatan ke Kubah Logam

    • Sabuk yang bergerak membawa muatan listrik ke bagian atas alat, di mana terdapat sisir logam kedua yang terhubung ke kubah logam besar.

    • Muatan dari sabuk berpindah ke kubah melalui proses induksi dan konduksi.

  3. Penimbunan Muatan di Kubah

    • Muatan listrik terus ditambah hingga kubah menyimpan muatan besar (bisa mencapai jutaan volt).

    • Jika muatan sudah terlalu besar, dapat terjadi loncatan listrik (percikan) ke benda lain di dekatnya — mirip petir mini.

⚡ Bagian-Bagian Utama

  1. Kubah logam (dome): tempat menimbun muatan listrik.

  2. Sabuk karet: membawa muatan listrik dari bawah ke atas.

  3. Sisir logam (metal comb): membantu memindahkan muatan ke dan dari sabuk.

  4. Motor listrik: menggerakkan sabuk secara terus-menerus.

  5. Tabung isolator: melindungi sabuk agar muatan tidak bocor ke luar.

🔁 Perubahan Energi yang Terjadi

Energi listrik dari motor → Energi mekanik (gerak sabuk) → Energi listrik statis (muatan di kubah)

💡 Kegunaan Generator Van de Graaff

  • Untuk demonstrasi listrik statis di sekolah dan laboratorium.

  • Sebagai sumber tegangan tinggi dalam penelitian fisika partikel.

  • Dalam pemercepat partikel (particle accelerator) di bidang nuklir.

⚠️ Catatan Keselamatan

  • Tegangan yang dihasilkan bisa mencapai ratusan ribu volt, namun arusnya sangat kecil, sehingga tidak berbahaya bagi manusia bila disentuh (meskipun dapat menimbulkan kejutan kecil).

📘 Kesimpulan

Generator Van de Graaff bekerja dengan mengumpulkan muatan listrik statis melalui gesekan dan induksi pada sabuk karet, kemudian menimbunnya di kubah logam hingga menghasilkan tegangan tinggi. Alat ini adalah contoh klasik dari konversi energi mekanik menjadi energi listrik statis.
