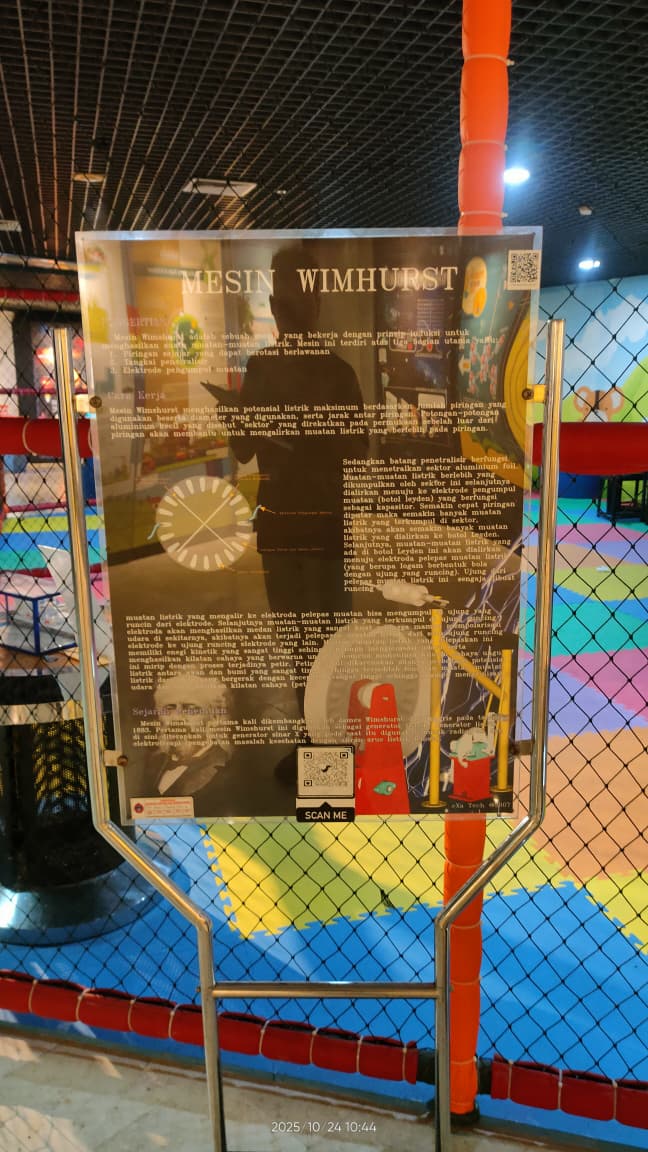

Panel Winhurst kecil

Panel Statis - 100000/P.STS/4.182

SEJARAH
Mesin Wimshurst adalah alat pembangkit listrik statis yang diciptakan oleh James Wimshurst pada tahun 1880-an.
Mesin ini berfungsi untuk menghasilkan tegangan listrik tinggi (hingga ratusan ribu volt) dengan cara induksi elektrostatik, bukan melalui baterai atau sumber arus lainnya.

Jika disebut “Wimshurst kecil”, berarti versi miniatur atau skala laboratorium dari mesin ini — digunakan untuk demonstrasi prinsip listrik statis di sekolah atau praktikum fisika.

🔬 Prinsip Kerja Mesin Wimshurst

Mesin ini bekerja berdasarkan induksi elektrostatik, yaitu proses pemindahan muatan listrik tanpa kontak langsung.
Langkah kerjanya sebagai berikut:

  1. Dua cakram isolator dipasang sejajar dan dapat berputar berlawanan arah.

  2. Pada permukaan cakram terdapat pelat logam kecil yang akan saling mempengaruhi secara induksi ketika cakram berputar.

  3. Dua buah sisir logam (comb) menangkap muatan listrik yang terbentuk di pelat logam.

  4. Muatan tersebut dialirkan dan disimpan ke dalam dua bola logam besar (kondensor) di sisi atas.

  5. Setelah tegangan cukup tinggi, akan terjadi loncatan bunga api (spark) di celah dua elektroda logam di bagian atas — mirip petir mini.

🧩 Bagian-Bagian Utama

  1. Dua cakram isolator – berputar berlawanan arah.

  2. Pelat logam kecil (sektor) – menimbulkan induksi muatan saat cakram berputar.

  3. Sisir logam (metal comb) – menangkap muatan dari cakram.

  4. Batang pengumpul muatan (collector rod) – mengalirkan muatan ke bola kondensor.

  5. Bola logam (terminal) – tempat penimbunan muatan positif dan negatif.

  6. Celah percikan (spark gap) – tempat terjadinya loncatan listrik statis.

⚡ Perubahan Energi yang Terjadi

Energi mekanik (putaran cakram)
 ⬇️
 Energi listrik statis (tegangan tinggi)

💡 Kegunaan Mesin Wimshurst

  • Menunjukkan prinsip listrik statis dan induksi elektrostatik.

  • Menjelaskan konsep beda potensial tinggi dan percikan listrik.

  • Sebagai sumber tegangan tinggi dalam percobaan laboratorium sederhana.

  • Digunakan dalam penelitian awal tabung sinar katoda (cathode ray tube) pada abad ke-19.

⚠️ Keamanan

  • Tegangannya sangat tinggi (hingga ratusan ribu volt),
     tetapi arusnya sangat kecil, sehingga tidak berbahaya bagi manusia, hanya menimbulkan kejutan kecil atau percikan cahaya.

📘 Kesimpulan

Mesin Wimshurst kecil adalah alat pembangkit listrik statis tegangan tinggi yang bekerja dengan induksi elektrostatik menggunakan dua cakram berputar berlawanan arah.
Mesin ini banyak digunakan untuk pembelajaran fisika guna menunjukkan bahwa energi mekanik dapat diubah menjadi energi listrik statis.
