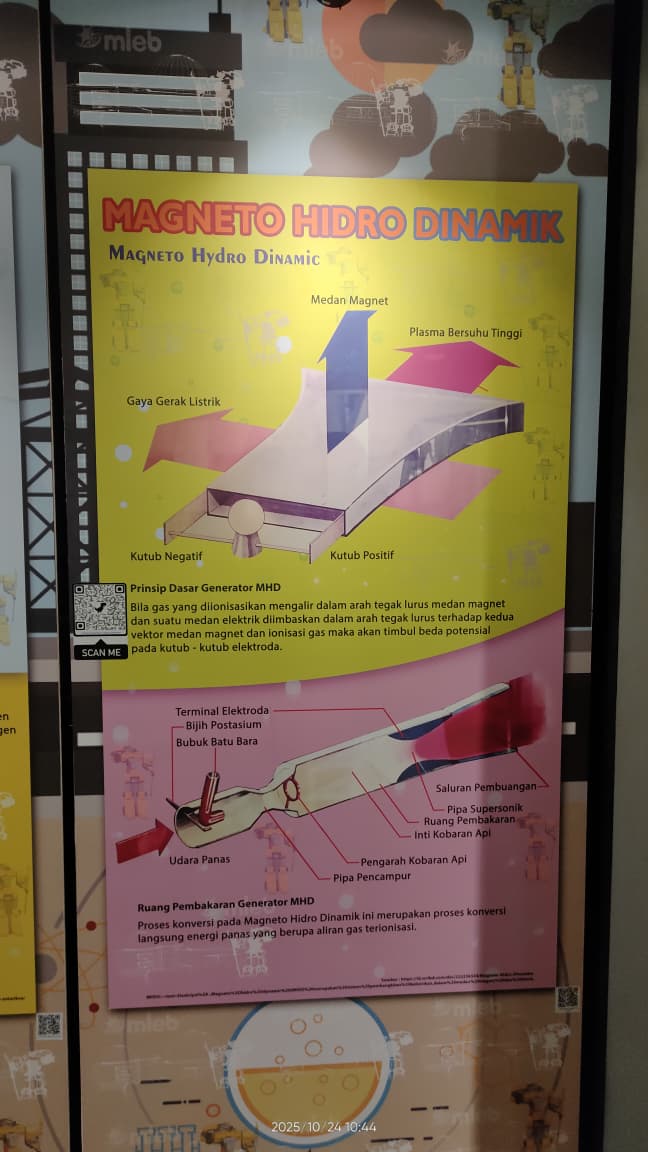

Panel MHD (Magnet Hidro Dinamik)

Panel Statis - 100000/P.STS/4.184

SEJARAH
MHD (Magnetohidrodinamik) adalah teknologi yang memanfaatkan aliran fluida konduktor listrik (seperti plasma atau logam cair) di dalam medan magnet untuk menghasilkan energi listrik langsung — tanpa menggunakan turbin atau bagian mekanik yang berputar.

Nama Magneto-Hydro-Dinamik berasal dari:

  • Magneto → medan magnet,

  • Hydro → fluida (zat cair atau gas),

  • Dinamik → gerakan.

Jadi, secara sederhana:

MHD adalah cara menghasilkan listrik dari fluida konduktor yang bergerak dalam medan magnet.

⚙️ Prinsip Kerja MHD

Prinsip kerja MHD didasarkan pada hukum induksi elektromagnetik Faraday, yang menyatakan bahwa ketika konduktor bergerak memotong garis medan magnet, akan timbul gaya gerak listrik (ggl).

Langkah kerjanya:

  1. Fluida konduktor (plasma/gas panas) dialirkan dengan kecepatan tinggi melalui saluran yang diberi medan magnet kuat.

  2. Karena fluida tersebut mengandung ion dan elektron bebas, maka saat mengalir di medan magnet, muncul gaya Lorentz yang menyebabkan elektron bergerak ke arah tertentu.

  3. Pergerakan elektron ini menimbulkan tegangan listrik antara dua elektroda di sisi saluran.

  4. Tegangan ini kemudian dapat disalurkan sebagai arus listrik ke beban luar.

➡️ Energi panas → Energi gerak fluida → Energi listrik langsung.

🔁 Perubahan Energi yang Terjadi

Energi panas (dari bahan bakar)
 ⬇️
 Energi kinetik fluida konduktor
 ⬇️
 Energi listrik (melalui induksi elektromagnetik)

🔬 Komponen Utama Sistem MHD

  1. Ruang pembakaran (Combustion Chamber):
    Tempat bahan bakar dibakar hingga menghasilkan gas panas (plasma).

  2. Saluran MHD (Duct):
    Tempat gas panas konduktor mengalir melalui medan magnet.

  3. Medan Magnet:
    Biasanya menggunakan magnet superkonduktor untuk menghasilkan medan magnet sangat kuat.

  4. Elektroda:
    Menangkap arus listrik yang diinduksi oleh pergerakan fluida konduktor.

  5. Generator & Rangkaian Listrik:
    Menyalurkan listrik ke sistem luar atau menyimpannya.

🔥 Bahan Bakar dan Fluida yang Digunakan

  • Gas panas ionisasi tinggi (plasma): dari pembakaran batubara, gas alam, atau minyak.

  • Kadang ditambah garam logam alkali (seperti kalium atau cesium) untuk meningkatkan konduktivitas listrik gas.

  • Dapat juga menggunakan logam cair (seperti natrium atau merkuri) pada sistem MHD cair.

⚡ Jenis-Jenis Generator MHD

  1. Generator MHD Terbuka (Open-Cycle MHD):
    Gas hasil pembakaran langsung dialirkan ke sistem MHD dan dibuang ke atmosfer setelah digunakan.

  2. Generator MHD Tertutup (Closed-Cycle MHD):
    Fluida kerja (biasanya gas mulia seperti helium atau argon) bersirkulasi secara tertutup, lebih efisien dan ramah lingkungan.

💡 Kelebihan MHD

✅ Tidak memiliki bagian bergerak → minim gesekan dan keausan.
✅ Efisiensi tinggi, bisa mencapai 50–60%.
✅ Dapat menggunakan bahan bakar fosil atau nuklir.
✅ Dapat dikombinasikan dengan turbin uap untuk meningkatkan efisiensi total.

⚠️ Kekurangan MHD

❌ Biaya tinggi, terutama untuk medan magnet superkonduktor.
❌ Gas panas sangat tinggi (hingga 3000°C) memerlukan bahan tahan suhu ekstrem.
❌ Korosi dan erosi elektroda akibat kontak langsung dengan plasma.
❌ Masih dalam tahap pengembangan dan penelitian, belum digunakan secara luas.

🚀 Aplikasi dan Potensi MHD

  • Pembangkit listrik masa depan berkecepatan tinggi dan efisien.

  • Generator cadangan di pesawat jet atau roket (karena tidak butuh turbin mekanik).

  • Sistem propulsi magnetik untuk kapal laut dan kendaraan luar angkasa.

  • Eksperimen fusi nuklir, untuk menghasilkan listrik dari plasma berenergi tinggi.

📘 Kesimpulan

Magnetohidrodinamik (MHD) adalah teknologi pembangkit listrik yang mengubah energi panas menjadi listrik secara langsung dengan mengalirkan fluida konduktor dalam medan magnet.
Teknologi ini sangat menjanjikan karena:

  • Efisien, cepat, dan bebas getaran,

  • Tetapi masih memerlukan material tahan panas tinggi dan biaya besar untuk penerapan nyata.
