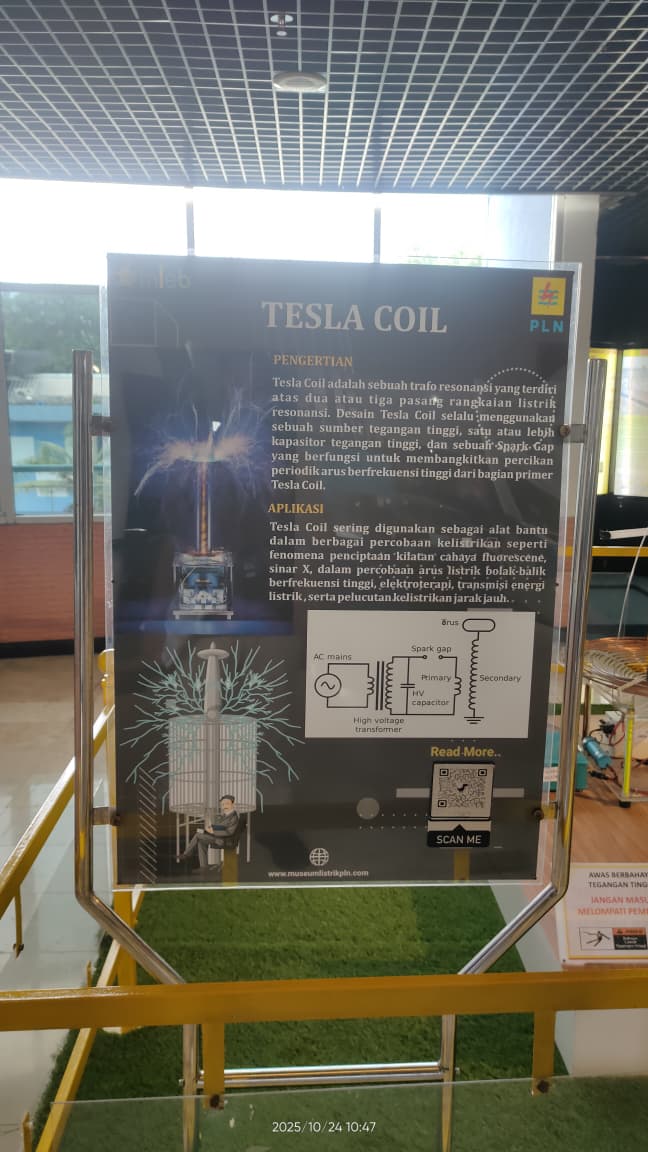

Panel Tesla Coil

Panel Statis - 100000/P.STS/4.185

SEJARAH
Tesla Coil adalah alat pembangkit listrik bertegangan tinggi yang ditemukan oleh Nikola Tesla pada tahun 1891.
Tujuan utamanya adalah untuk menghasilkan tegangan tinggi, frekuensi tinggi, dan arus listrik bolak-balik (AC) tanpa menggunakan inti besi seperti transformator biasa.

Tesla Coil mampu menghasilkan kilatan listrik (percikan petir mini) yang panjang dan spektakuler — sering digunakan untuk demonstrasi ilmiah dan eksperimen listrik nirkabel.

⚡ Prinsip Kerja Tesla Coil

Tesla Coil bekerja berdasarkan resonansi elektromagnetik, yaitu ketika dua rangkaian induktor (kumparan) dan kapasitor bergetar pada frekuensi yang sama, sehingga terjadi transfer energi yang sangat efisien.

Berikut tahap-tahapnya:

  1. Sumber listrik (biasanya dari trafo step-up) menaikkan tegangan AC dari 220 V menjadi puluhan ribu volt.

  2. Tegangan tinggi ini mengisi kapasitor primer (C₁) hingga mencapai batas tertentu.

  3. Ketika kapasitor terisi penuh, terjadi loncatan listrik (spark) melalui celah udara (spark gap) ke kumparan primer (L₁).

  4. Arus bolak-balik berfrekuensi tinggi terbentuk di rangkaian primer dan menginduksi kumparan sekunder (L₂).

  5. Karena kumparan sekunder memiliki banyak lilitan, tegangan yang dihasilkan meningkat drastis hingga mencapai ratusan ribu bahkan jutaan volt.

  6. Hasilnya terlihat sebagai kilatan listrik (petir kecil) di ujung bola logam (terminal output).

🧩 Bagian-Bagian Utama Tesla Coil

  1. Sumber Daya (Power Supply):
    Memberi tegangan awal (bisa dari trafo neon atau trafo mikrogelombang).

  2. Kapasitor Primer (C₁):
    Menyimpan energi sebelum dilepaskan ke kumparan.

  3. Kumparan Primer (L₁):
    Terbuat dari beberapa lilitan kawat tebal untuk menghasilkan medan magnet kuat.

  4. Kumparan Sekunder (L₂):
    Lilitan tipis dengan jumlah ribuan, yang meningkatkan tegangan secara induksi.

  5. Spark Gap (Celah Percikan):
    Tempat terjadi loncatan listrik yang memicu osilasi resonansi.

  6. Top Load (Terminal Output):
    Biasanya berbentuk bola atau toroid (cincin logam besar), tempat keluarnya percikan listrik.

🔁 Perubahan Energi yang Terjadi

Energi listrik AC (tegangan rendah)
 ⬇️
 Energi listrik tegangan tinggi frekuensi tinggi
 ⬇️
 Loncatan listrik (energi elektromagnetik)

💡 Kegunaan dan Aplikasi Tesla Coil

  1. Eksperimen ilmiah dan pendidikan:
    Menunjukkan prinsip induksi elektromagnetik dan resonansi listrik.

  2. Demonstrasi efek listrik tinggi:
    Menampilkan kilatan listrik panjang dan indah seperti petir buatan.

  3. Transmisi daya nirkabel:
    Tesla awalnya bermaksud menggunakan coil ini untuk mengirimkan energi listrik tanpa kabel.

  4. Sistem komunikasi radio awal:
    Tesla Coil menjadi dasar dalam pengembangan radio frekuensi tinggi.

  5. Efek spesial hiburan:
    Digunakan dalam film, pertunjukan sains, dan musik listrik (Tesla music).

⚠️ Bahaya dan Tindakan Keamanan

⚠️ Tesla Coil menghasilkan tegangan sangat tinggi (hingga jutaan volt).
Walaupun arusnya kecil, alat ini berpotensi berbahaya karena dapat menyebabkan luka bakar atau gangguan alat elektronik di sekitarnya.
Oleh karena itu, penggunaannya harus:

  • Dilakukan di tempat aman,

  • Menggunakan pelindung logam (Faraday cage),

  • Jarak aman dari manusia dan alat elektronik lain.

📘 Kesimpulan

Tesla Coil adalah alat pembangkit tegangan tinggi dan frekuensi tinggi yang ditemukan oleh Nikola Tesla.
Alat ini bekerja berdasarkan resonansi elektromagnetik antara dua kumparan (primer dan sekunder) untuk menghasilkan listrik bertegangan sangat tinggi tanpa inti besi.

Tesla Coil menjadi dasar bagi teknologi nirkabel modern, termasuk radio, komunikasi elektromagnetik, dan konsep pengiriman daya tanpa kabel.
