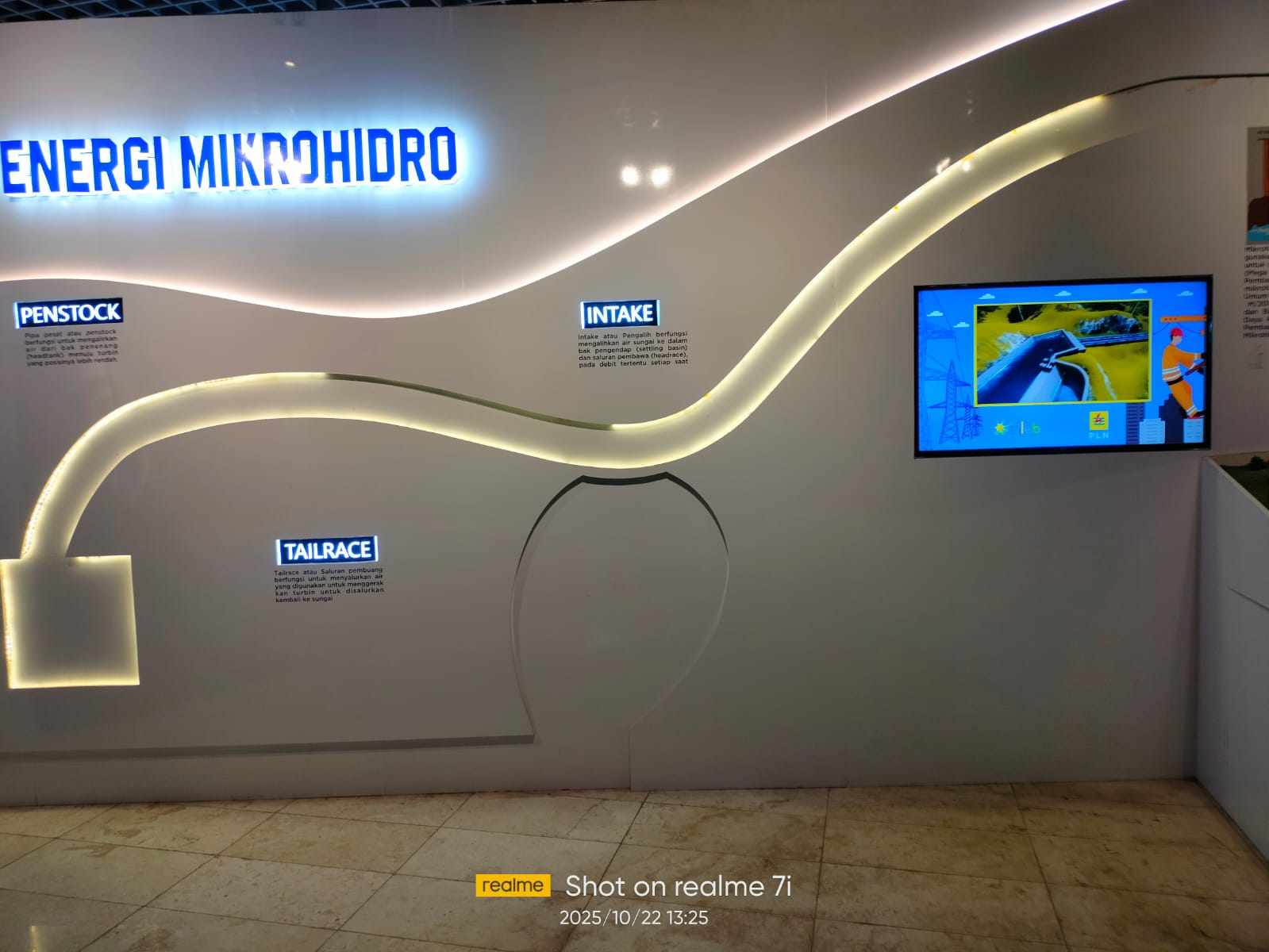

Panel Energi Mikrohidro ( 1 unit )

Panel Statis - 100000/P.STS/4.222

SEJARAH
Energi mikrohidro adalah energi listrik yang dihasilkan dari aliran air (sungai, saluran irigasi, atau air terjun kecil) dengan skala kecil (kapasitas <100 kW).
Sistem ini bekerja dengan memanfaatkan energi potensial air (ketinggian) dan energi kinetik (aliran) untuk memutar turbin dan menghasilkan listrik.

💡 Singkatnya:

Energi mikrohidro = pembangkit listrik kecil yang menggunakan tenaga air alami, ramah lingkungan, dan cocok untuk pedesaan.

⚙️ Prinsip Kerja PLTMH

Cara kerja PLTMH sebenarnya sama seperti PLTA besar, hanya skalanya lebih kecil.
 Langkah-langkahnya sebagai berikut:

  1. Air dari sungai atau saluran irigasi dialirkan ke bak penenang (forebay).
    → Berfungsi menenangkan arus dan menyaring sampah.

  2. Air dialirkan melalui pipa pesat (penstock) menuju turbin air.
    → Air yang jatuh dari ketinggian mengandung energi potensial gravitasi.

  3. Air memutar turbin.
    → Energi potensial berubah menjadi energi mekanik (gerak).

  4. Poros turbin dihubungkan ke generator.
    → Energi mekanik diubah menjadi energi listrik.

  5. Listrik disalurkan ke rumah, sekolah, atau desa.

➡️ Energi air → turbin → generator → listrik.

🧩 Komponen Utama Sistem Mikrohidro

  1. Bendungan kecil (weir): mengalihkan sebagian aliran air ke sistem pembangkit.

  2. Bak penenang (forebay): menampung air dan menyaring kotoran.

  3. Pipa pesat (penstock): mengalirkan air bertekanan ke turbin.

  4. Turbin air: mengubah energi air menjadi putaran mekanik.

  5. Generator: mengubah energi mekanik menjadi listrik.

  6. Control panel: mengatur tegangan dan distribusi listrik.

  7. Saluran pembuang (tailrace): mengembalikan air ke sungai.

🔋 Jenis Turbin yang Digunakan

  1. Pelton Turbine (untuk head tinggi)
    – Menggunakan pancaran air bertekanan tinggi.

  2. Cross Flow / Banki Turbine (head menengah)
    – Efisien untuk debit air sedang.

  3. Francis Turbine (head sedang–tinggi)
    – Umum digunakan di PLTA dan PLTMH.

  4. Kaplan Turbine (head rendah)
    – Cocok untuk aliran air lambat tapi besar.
