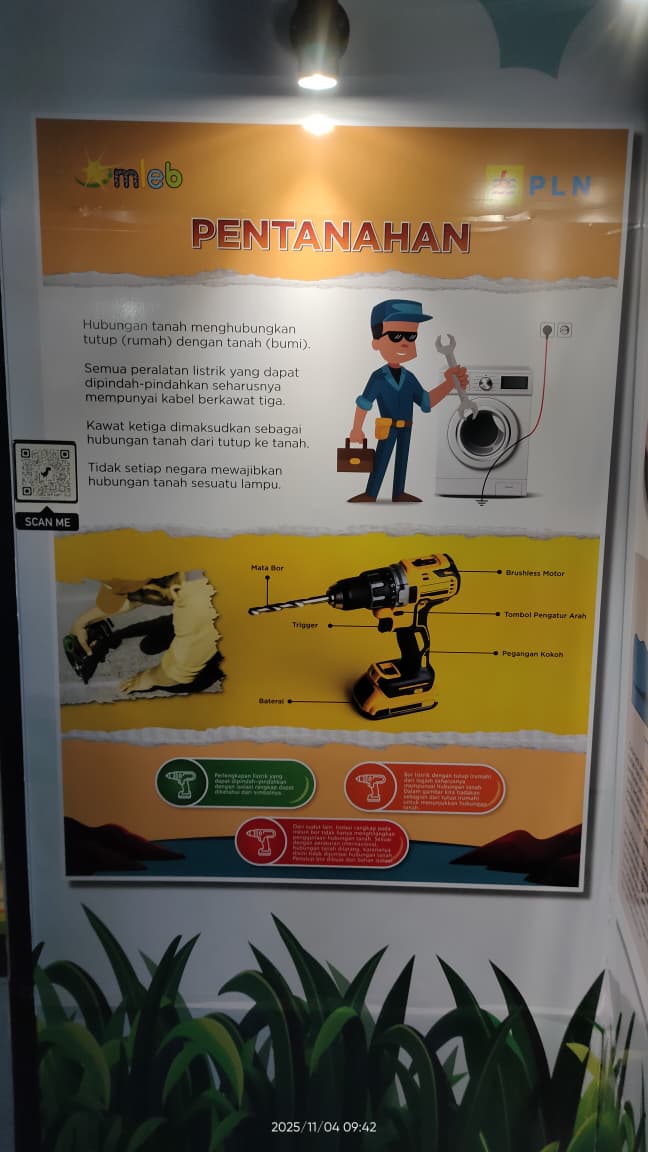

Panel Pentanahan

Panel Statis - 100000/P.STS/4.258

SEJARAH
Pentanahan (Grounding) adalah sistem penghubung antara peralatan listrik dengan tanah menggunakan konduktor (biasanya tembaga atau baja galvanis), agar arus listrik bocor atau berlebih dapat mengalir langsung ke bumi dengan aman.

Dengan kata lain, grounding berfungsi sebagai jalur pengaman listrik — bukan untuk menyalurkan daya, tetapi untuk melindungi manusia dan peralatan dari bahaya listrik.

🧠 2. Tujuan dan Fungsi Pentanahan

Pentanahan memiliki beberapa fungsi penting dalam sistem kelistrikan:

🔹 a. Melindungi Manusia dari Sengatan Listrik

Jika terjadi kebocoran arus atau korsleting, arus tersebut akan mengalir ke tanah, bukan ke tubuh manusia yang menyentuh alat listrik.

🔹 b. Melindungi Peralatan Listrik

Mencegah kerusakan akibat lonjakan tegangan (surge), sambaran petir, atau arus bocor yang dapat merusak peralatan elektronik.

🔹 c. Menjaga Stabilitas Tegangan Sistem

Membantu menjaga keseimbangan tegangan antara fasa dan netral, terutama pada sistem tiga fasa.

🔹 d. Mengamankan Sistem Petir

Pada instalasi besar, grounding juga dihubungkan ke sistem penangkal petir agar arus petir langsung dibuang ke tanah tanpa merusak instalasi.

⚙️ 3. Jenis-Jenis Sistem Pentanahan

Terdapat beberapa tipe sistem grounding tergantung pada kebutuhan dan lingkungan pemasangan:

a. Grounding untuk Proteksi (Protective Grounding)

  • Melindungi manusia dan peralatan dari kebocoran arus.

  • Biasanya dihubungkan ke bagian logam peralatan listrik, seperti bodi mesin, panel, atau casing kulkas.

b. Grounding untuk Sistem (System Grounding)

  • Menghubungkan titik netral dari transformator atau generator ke tanah.

  • Fungsinya menjaga kestabilan sistem listrik secara keseluruhan.

c. Grounding untuk Petir (Lightning Protection Grounding)

  • Mengalirkan arus petir dari penangkal ke bumi dengan cepat.

  • Digunakan pada gedung bertingkat, menara, dan pabrik besar.

🔩 4. Komponen Sistem Pentanahan

Sistem grounding biasanya terdiri dari komponen berikut:

  1. Elektroda Tanah (Ground Rod):

    • Batang logam (biasanya tembaga atau baja galvanis) yang ditanam ke dalam tanah sedalam ±2–3 meter.

  2. Kabel Grounding:

    • Penghantar yang menghubungkan peralatan listrik ke batang tanah.

    • Gunakan kabel tembaga minimal ukuran 16 mm² untuk sistem rumah tangga.

  3. Ground Clamp / Klem Pengikat:

    • Menghubungkan kabel ke batang tanah dengan kuat dan tahan korosi.

  4. Terminal Grounding (Ground Bus Bar):

    • Titik pengumpul kabel ground dari berbagai peralatan menuju elektroda tanah.

🔧 5. Cara Pemasangan Sistem Pentanahan

Langkah-langkah umum pemasangan grounding:

Langkah 1 – Siapkan Material

  • 1 batang tembaga atau baja galvanis panjang 2 meter.

  • Kabel tembaga ukuran minimal 16 mm².

  • Klem pengikat, palu besar, dan paku tembaga.

Langkah 2 – Tentukan Lokasi

  • Pilih lokasi tanah lembab dan tidak berbatu, biasanya di dekat dinding luar bangunan.

  • Hindari lokasi dekat pipa gas, air, atau pondasi beton besar.

Langkah 3 – Tancapkan Elektroda

  • Tanam batang tembaga secara vertikal ke tanah sedalam ±2–3 meter.

  • Biarkan ujung atas sedikit menonjol untuk dihubungkan ke kabel ground.

Langkah 4 – Hubungkan Kabel Ground

  • Sambungkan kabel tembaga dari peralatan listrik (atau panel MCB) ke batang tanah menggunakan klem tembaga.

  • Pastikan sambungan kuat, bersih dari karat, dan tidak longgar.

Langkah 5 – Uji Resistansi Tanah

  • Gunakan Earth Tester (Megger Ground Resistance Meter) untuk mengukur tahanan pentanahan.

  • Nilai ideal:

    • Rumah tangga: < 5 Ω (ohm)

    • Industri besar / sistem petir: < 1 Ω

Jika nilai masih tinggi, tambahkan batang pentanahan lain dan hubungkan secara paralel.

🧯 6. Standar Pentanahan (Berdasarkan PUIL & SNI)

Menurut PUIL 2011 (Persyaratan Umum Instalasi Listrik):

  • Setiap instalasi listrik wajib memiliki sistem pentanahan.

  • Semua peralatan logam yang tidak membawa arus harus terhubung ke grounding.

  • Harus ada pengujian dan pencatatan berkala nilai tahanan tanah minimal setahun sekali.

⚠️ 7. Bahaya Jika Tidak Ada Grounding

Tanpa sistem pentanahan yang baik, risiko yang bisa terjadi:

  1. Sengatan listrik fatal saat menyentuh bodi alat listrik bocor.

  2. Kerusakan alat elektronik akibat lonjakan tegangan.

  3. Korsleting dan kebakaran listrik.

  4. Kegagalan sistem proteksi (MCB/RCD tidak bekerja).

  5. Arus petir dapat merusak sistem listrik bangunan.

💡 8. Kesimpulan

Pentanahan (Grounding) adalah elemen vital dalam instalasi listrik yang berfungsi melindungi manusia, peralatan, dan bangunan dari bahaya arus bocor, petir, serta lonjakan tegangan.
Dengan sistem grounding yang baik:

  • Listrik lebih aman dan stabil,

  • Risiko kebakaran dan sengatan berkurang drastis,

  • Peralatan listrik lebih awet dan efisien.

⚡ Ingat:
“Listrik tanpa pentanahan ibarat payung tanpa pegangan — berbahaya ketika badai datang.”

Apakah Anda ingin saya bantu buatkan diagram visual sistem pentanahan rumah tangga atau industri (menunjukkan hubungan antara panel listrik, kabel ground, dan batang tanah)?
