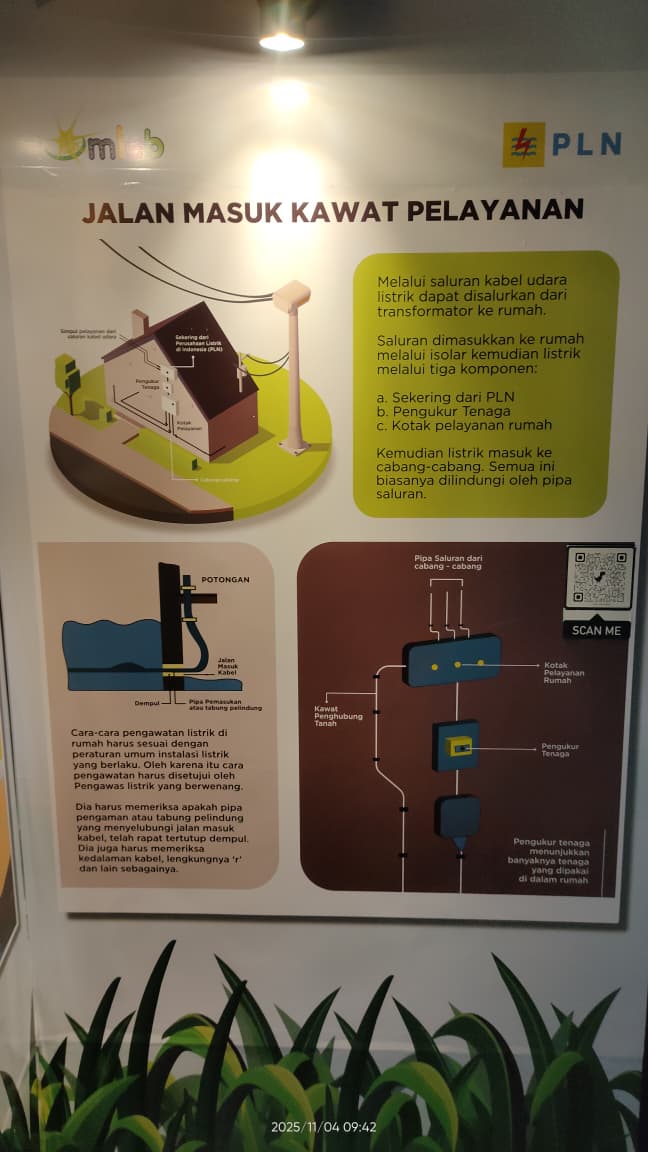

Panel Jalan Masuk Kawat pelayanan
Panel Statis - 100000/P.STS/4.259
SEJARAH
Jalan Masuk Kawat Pelayanan adalah saluran penghantar listrik terakhir dari jaringan distribusi PLN ke instalasi listrik pelanggan.
Bagian ini sering disebut juga sebagai “service line” atau “jalur sambungan pelayanan”, dan menjadi penghubung utama antara jaringan PLN dengan rumah atau bangunan pengguna.
Bagian ini sering disebut juga sebagai “service line” atau “jalur sambungan pelayanan”, dan menjadi penghubung utama antara jaringan PLN dengan rumah atau bangunan pengguna.
Singkatnya:
➡️ Dari tiang listrik PLN → menuju meteran (kWh meter) di rumah → inilah jalur masuk kawat pelayanan.
➡️ Dari tiang listrik PLN → menuju meteran (kWh meter) di rumah → inilah jalur masuk kawat pelayanan.
🧩 2. Fungsi Utama
Fungsi kawat pelayanan adalah:
- Menyalurkan energi listrik dari jaringan distribusi PLN (biasanya tegangan rendah 220/380 Volt) ke instalasi pelanggan.
- Menjadi batas kepemilikan dan tanggung jawab antara PLN dan pelanggan.
- Sisi PLN: dari tiang ke terminal meteran.
- Sisi pelanggan: dari keluaran meteran ke instalasi rumah.
- Sisi PLN: dari tiang ke terminal meteran.
- Menjamin aliran listrik stabil dan aman sesuai kapasitas daya yang disetujui (VA pelanggan).
⚙️ 3. Komponen Jalan Masuk Kawat Pelayanan
Sistem jalan masuk kawat pelayanan biasanya terdiri dari beberapa bagian:
a. Titik Sambung (Service Point)
- Titik di tiang listrik PLN tempat kawat pelayanan disambungkan ke jaringan distribusi.
- Biasanya menggunakan isolator porselen atau klem khusus.
b. Kawat Pelayanan Udara (Service Drop Cable)
- Kabel penghantar dari tiang ke rumah pelanggan.
- Jenis kabel yang digunakan umumnya NYFGBY atau Twisted Cable (SKTM) — tahan cuaca dan dila
