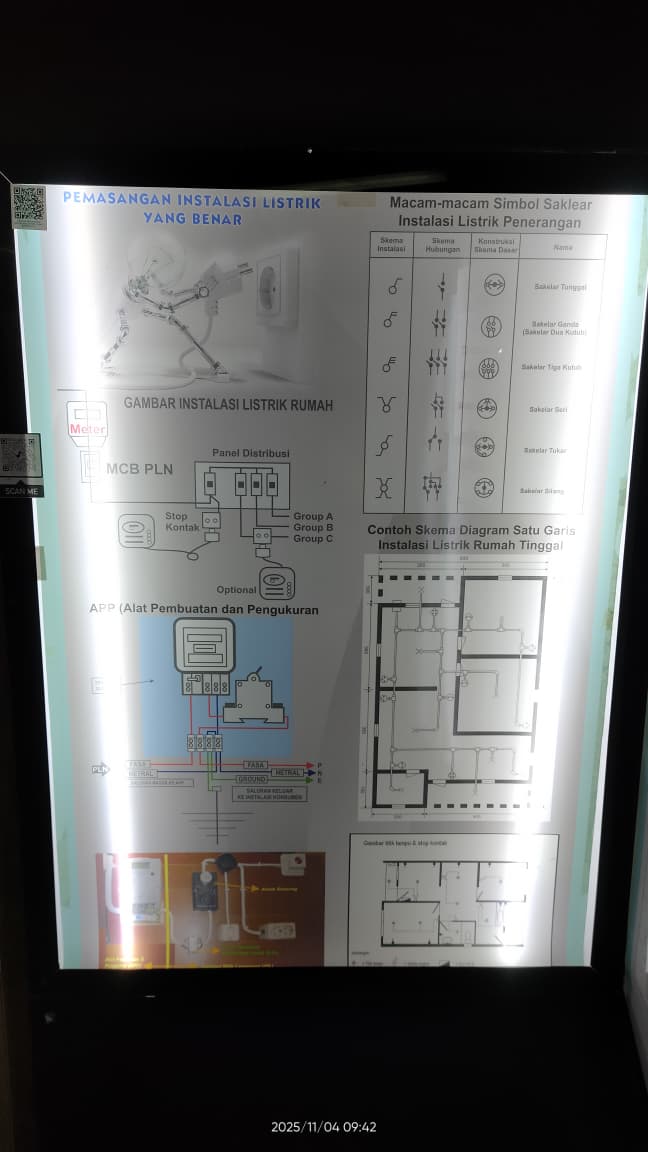

Panel PEMASANGAN INSTALASI LIOSTRIK YANG BENAR APP

Panel Statis - 100000/P.STS/4.260

SEJARAH
Instalasi listrik adalah sistem rangkaian kabel, saklar, MCB, dan peralatan lain yang menyalurkan energi listrik dari sumber (PLN) ke beban (lampu, alat rumah tangga, mesin, dll).

APP (Alat Pembatas dan Pengukur) merupakan perangkat utama dari PLN yang berfungsi:

  • Membatasi daya listrik sesuai kapasitas pelanggan (melalui MCB utama).

  • Mengukur pemakaian energi listrik (melalui kWh meter).

APP biasanya terdiri dari:
 👉 MCB utama + kWh meter + kotak pelindung.

🧠 2. Tujuan Pemasangan Instalasi Listrik yang Benar

  1. Menjamin keselamatan manusia dan bangunan dari bahaya arus listrik.

  2. Menghindari kebakaran dan korsleting.

  3. Menjamin kontinuitas pelayanan listrik dari PLN.

  4. Memudahkan perawatan dan pemeriksaan teknis.

⚙️ 3. Komponen Utama Instalasi dan Fungsinya

KomponenFungsiAPP (kWh meter & MCB) | Mengukur dan membatasi daya listrik masuk ke rumah.
Panel Listrik / Kotak Sekering | Tempat pembagian arus ke seluruh sirkuit.
Kabel Instalasi (NYA, NYM, NYY) | Menghantarkan arus listrik dari sumber ke beban.
Saklar dan Stopkontak | Mengendalikan dan menghubungkan alat listrik.
Grounding (Pentanahan) | Menyalurkan arus bocor ke tanah untuk mencegah sengatan.
MCB (Miniature Circuit Breaker) | Pengaman terhadap arus lebih dan hubung singkat.
🏠 4. Tata Cara Pemasangan Instalasi Listrik yang Benar

Berikut langkah-langkah sesuai standar PLN dan KONSUIL:

Langkah 1 – Perencanaan

  • Tentukan kebutuhan daya listrik (misalnya 900 VA, 1300 VA, 2200 VA, dst).

  • Buat denah jalur kabel dan posisi lampu, saklar, serta stopkontak.

  • Gunakan material berstandar SNI dan SPLN.

Langkah 2 – Pemasangan APP (Alat Pembatas dan Pengukur)

  1. Tempatkan APP di dinding luar rumah (mudah diakses petugas PLN).

  2. Gunakan papan APP dari bahan isolator (bukan logam).

  3. Ketinggian APP ±1,5 meter dari tanah untuk keamanan dan kemudahan baca meter.

  4. Pastikan MCB dan kWh meter terpasang kuat dan terlindung dari air.

  5. Kabel masuk dari tiang PLN ke APP menggunakan pipa pelindung (service conduit).

Langkah 3 – Instalasi Dalam Rumah

  • Gunakan kabel berukuran sesuai beban, contoh:

    • Lampu: NYA 1,5 mm²

    • Stopkontak umum: NYA 2,5 mm²

    • AC / mesin cuci: NYA 4 mm² atau lebih.

  • Semua sambungan harus di dalam kotak sambung (junction box).

  • Pisahkan jalur lampu, stopkontak, dan peralatan besar ke MCB masing-masing.

  • Jangan biarkan kabel terkelupas, lembab, atau tergantung longgar.

  • Pastikan ada sistem pentanahan (grounding) yang baik.

Langkah 4 – Pemeriksaan dan Sertifikasi

  • Setelah instalasi selesai, ajukan pemeriksaan ke KONSUIL.

  • Petugas akan memastikan instalasi:

    • Sesuai PUIL dan SNI,

    • Aman dari risiko arus bocor,

    • Menggunakan MCB dan grounding yang tepat.

  • Jika lulus, Anda akan mendapat Sertifikat Laik Operasi (SLO).

  • PLN baru akan menyambungkan listrik ke APP setelah SLO keluar.

⚡ 5. Prinsip Keselamatan Instalasi

  1. Semua peralatan harus berbahan isolator dan tahan panas.

  2. Setiap sirkuit wajib dilengkapi pengaman arus lebih (MCB / sekering).

  3. Jangan gunakan colokan bertumpuk atau kabel tidak sesuai daya.

  4. Hindari instalasi kabel di area lembab atau mudah terba
