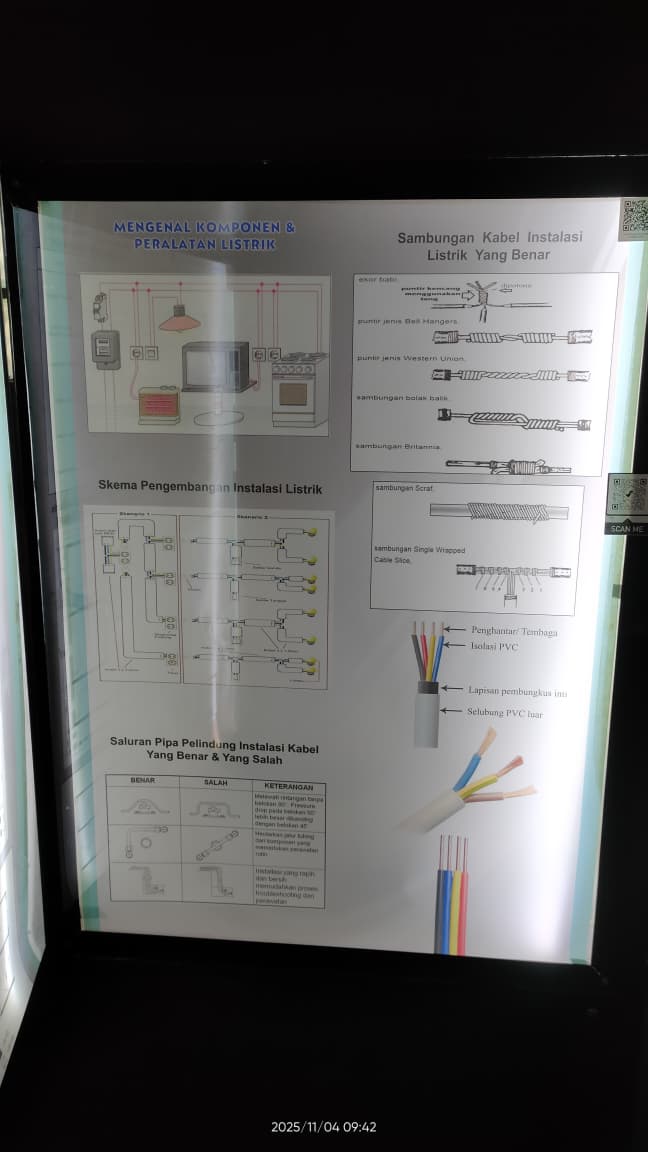

Panel Mengenal Komponen Peralatan Listrik

Panel Statis - 100000/P.STS/4.261

SEJARAH
Komponen peralatan listrik adalah semua bagian atau alat yang berfungsi untuk mengalirkan, mengatur, mengontrol, dan melindungi arus listrik dalam suatu sistem instalasi.
Komponen-komponen ini bekerja bersama untuk memastikan listrik berjalan aman, efisien, dan terkendali.

🧩 2. Jenis dan Fungsi Komponen Utama Peralatan Listrik

🔹 A. Sumber Energi Listrik

Adalah alat atau sistem yang menghasilkan arus listrik.

  1. PLN (Perusahaan Listrik Negara) – sumber utama bagi rumah dan industri.

  2. Generator / Genset – menghasilkan listrik dari mesin pembakaran (cadangan listrik).

  3. Baterai / Aki – sumber arus searah (DC), digunakan pada kendaraan dan alat portabel.

  4. Panel Surya (Solar Cell) – mengubah energi cahaya matahari menjadi listrik.

🔹 B. Penghantar Listrik (Kabel dan Konduktor)

Berfungsi untuk menyalurkan arus listrik dari sumber ke beban.

  1. Kabel NYA – tunggal, digunakan untuk instalasi tetap di dalam pipa.

  2. Kabel NYM – berinti lebih dari satu, untuk instalasi dalam ruangan.

  3. Kabel NYY – berlapis pelindung kuat, cocok untuk instalasi bawah tanah atau luar ruangan.

  4. Kabel Serabut (Fleksibel) – digunakan pada alat elektronik dan sambungan sementara.

⚠️ Gunakan kabel sesuai kapasitas arus (Ampere) agar tidak panas dan menyebabkan kebakaran.

🔹 C. Komponen Pengendali (Kontrol)

Digunakan untuk mengatur aliran arus listrik – menyalakan atau mematikan peralatan.

  1. Saklar (Switch)

    • Menghubungkan atau memutus arus listrik.

    • Jenis: saklar tunggal, ganda, tukar, dan seri.

  2. Push Button

    • Tombol tekan sementara, umum di panel industri.

  3. Relay & Kontaktor

    • Mengendalikan arus besar menggunakan sinyal arus kecil (digunakan di sistem otomatis dan motor listrik).

  4. Dimmer / Potensiometer

    • Mengatur intensitas cahaya atau kecepatan motor.

🔹 D. Komponen Pelindung (Proteksi)

Berfungsi melindungi instalasi dan pengguna dari arus berlebih, korsleting, dan tegangan bocor.

  1. Sekering (Fuse)

    • Meleleh saat arus melebihi batas, memutus sirkuit secara otomatis.

  2. MCB (Miniature Circuit Breaker)

    • Pengganti sekering modern; dapat dihidupkan kembali setelah trip.

  3. ELCB / RCCB (Earth Leakage Circuit Breaker)

    • Melindungi manusia dari sengatan listrik akibat arus bocor ke tanah.

  4. Grounding (Pentanahan)

    • Mengalirkan arus bocor langsung ke tanah agar aman.

🔹 E. Komponen Pengukur (Metering)

Alat untuk mengukur energi listrik yang digunakan.

  1. kWh Meter (Alat Pengukur Energi Listrik)
