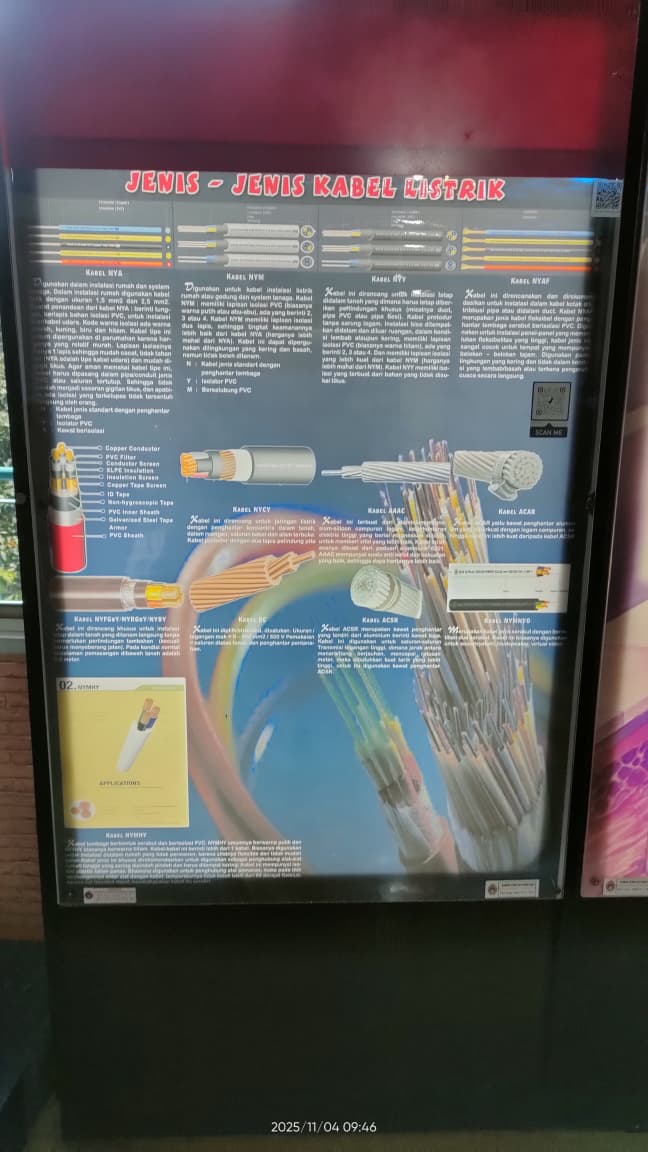

Panel Jenis-Jenis Kabel Listrik

Panel Statis - 100000/P.STS/4.274

SEJARAH
Kabel listrik adalah penghantar arus listrik yang terdiri dari inti kawat (konduktor) dan lapisan pelindung (isolator).
Fungsinya untuk menyalurkan energi listrik dari satu titik ke titik lain dengan aman dan efisien.

Kabel biasanya terbuat dari tembaga (Cu) atau aluminium (Al), karena kedua bahan tersebut memiliki daya hantar listrik yang tinggi.

🧩 2. Struktur Umum Kabel Listrik

Setiap kabel listrik umumnya memiliki tiga bagian utama:

  1. Konduktor (Inti Kabel) – penghantar arus listrik.

  2. Isolator (Pelindung) – bahan non-konduktor yang melindungi dari sentuhan langsung.

  3. Selubung Luar (Jaket) – pelindung tambahan terhadap panas, air, dan gesekan.

⚙️ 3. Jenis-Jenis Kabel Listrik dan Fungsinya

🔹 A. Kabel NYA

  • Inti tunggal (solid core) dan berlapis isolasi PVC tipis.

  • Digunakan untuk instalasi listrik dalam pipa di dinding atau plafon.

  • Tidak boleh dipasang langsung di udara terbuka.

Keterangan:

  • Tegangan kerja: 450/750 Volt

  • Warna isolasi: Merah, biru, kuning, hitam, hijau-kuning

  • Contoh penggunaan: instalasi rumah tangga

🔹 B. Kabel NYM

  • Terdiri dari 2–4 inti tembaga dan dilapisi dua lapis isolasi PVC.

  • Lebih aman dibanding NYA karena lapisan pelindungnya ganda.

  • Cocok untuk instalasi dalam dan luar ruangan (asal tidak terpapar langsung air).

Keterangan:

  • Tegangan kerja: 300/500 Volt

  • Umum digunakan untuk: rumah, kantor, gedung kecil

🔹 C. Kabel NYY

  • Inti tembaga berisolasi PVC tebal dengan lapisan pelindung luar kuat.

  • Cocok untuk tanam dalam tanah atau instalasi luar ruangan.

  • Tahan lembab dan tekanan mekanis.

Keterangan:

  • Tegangan kerja: 0,6–1 kV

  • Digunakan pada: jaringan bawah tanah dan industri

🔹 D. Kabel NYMHY

  • Kabel serabut fleksibel (multi-strand) dengan dua lapis isolasi PVC.

  • Sangat lentur dan mudah dibentuk.

  • Cocok untuk peralatan listrik portabel seperti setrika, kipas, dan rice cooker.

Keterangan:

  • Tegangan kerja: 300/300 Volt

  • Tidak boleh ditanam atau digunakan di luar ruangan secara permanen

🔹 E. Kabel NYFGbY

  • Kabel berlapis baja (armor) untuk perlindungan tambahan terhadap benturan.

  • Digunakan pada instalasi bawah tanah, pabrik, atau lokasi berat.

  • Lapisan baja mencegah gangguan hewan pengerat dan kerusakan fisik.

Keterangan:

  • Tegangan kerja: 0,6–1 kV

  • Umur pakai sangat lama

🔹 F. Kabel NYYHY

  • Kabel fleksibel dan berinti banyak, kombinasi antara NYY dan NYMHY.

  • Digunakan untuk alat berat yang sering dipindahkan seperti mesin las.

  • Tahan lentur, panas, dan tekanan.

🔹 G. Kabel NYFGBY

  • Mirip NYFGbY, tapi lapisan luar lebih kuat dan tahan air.

  • Umumnya digunakan untuk instalasi di lingkungan lembab atau bawah tanah dengan tekanan tinggi.

🔹 H. Kabel ACSR (Aluminium Conductor Steel Reinforced)

  • Digunakan untuk jaringan listrik udara (tiang PLN).

  • Intinya aluminium dengan penguat baja di tengah.

  • Kuat, ringan, dan mampu menghantarkan arus jarak jauh.

🧰 4. Warna Standar Kabel (Kode Fasa)

WarnaFungsi / JenisMerah / Hitam | Fasa (arus hidup)
Biru | Netral
Kuning–Hijau | Grounding (pembumian)
⚠️ 5. Tips Pemilihan Kabel

  1. Sesuaikan ukuran penampang kabel (mm²) dengan daya listrik:

    • Lampu / kipas → 1,5 mm²

    • Stopkontak umum → 2,5 mm²

    • AC / pompa air → 4 mm²

  2. Gunakan kabel berlabel SNI untuk menjamin keamanan.

  3. Hindari kabel yang sudah retak, mengelupas, atau kaku.

  4. Gunakan pipa pelindung (conduit) untuk instalasi dalam dinding.

💡 6. Kesimpulan

Jenis-jenis kabel listrik dibedakan berdasarkan fungsi, kekuatan isolasi, dan lokasi pemasangan.
Pemilihan kabel yang tepat sangat penting untuk:

  • ⚡ Menjamin keselamatan,

  • 🔥 Mencegah korsleting, dan

  • 🏠 Menjaga keandalan instalasi listrik.

⚠️ Pesan penting:
“Pilih kabel sesuai fungsi dan standar — karena kabel yang salah bisa membawa bahaya.”

Apakah Anda ingin saya bantu buatkan tabel visual atau diagram jenis kabel listrik dan penggunaannya (misalnya untuk poster edukasi atau laporan praktikum listrik)?
