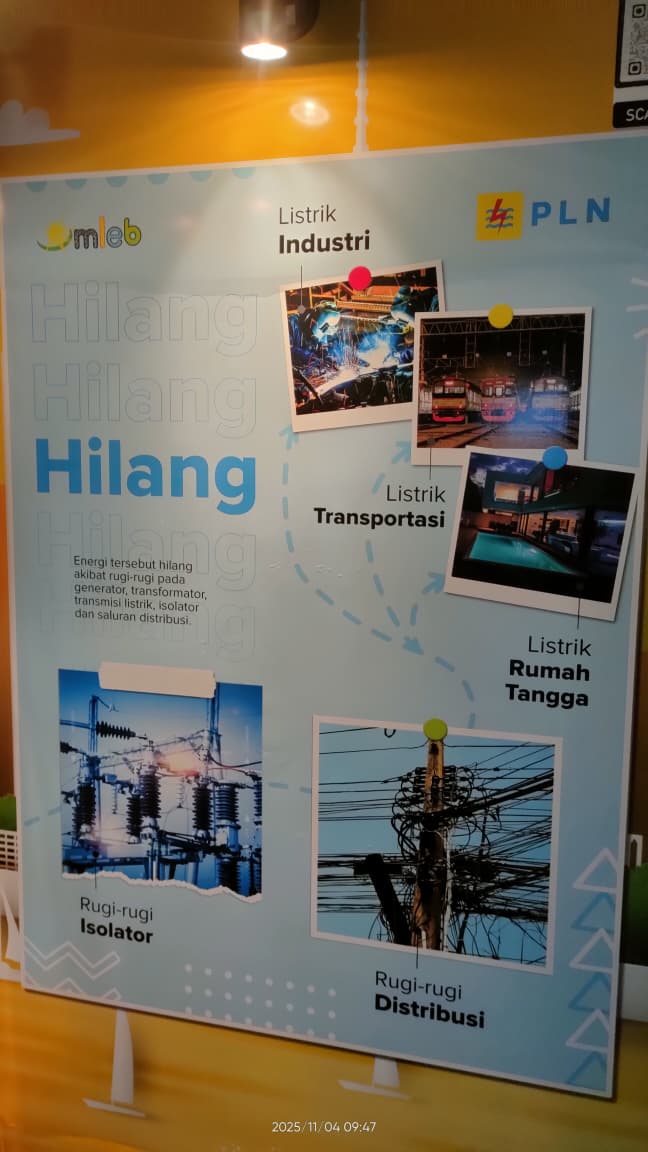

Panel Energi Hilang (isolator, rugi-rugi distribusi)

Panel Statis - 100000/P.STS/4.278

SEJARAH
Energi hilang adalah bagian dari energi listrik yang tidak sampai ke konsumen karena terjadi rugi daya (loss) selama proses pembangkitan, transformasi, dan penyaluran.

Walau sistem listrik dirancang seefisien mungkin, tidak ada sistem listrik yang efisiensinya 100%.
Sebagian energi selalu berubah menjadi panas, medan magnet, atau radiasi di sepanjang jalur distribusi.

🧠 2. Jenis Energi Hilang

Secara umum, rugi daya listrik terbagi menjadi dua:

  1. Rugi Teknis (Technical Losses)
    Terjadi karena sifat fisik alat listrik — seperti resistansi kabel, arus magnet, dan panas.
    Contoh: rugi di kabel, trafo, dan mesin generator.

  2. Rugi Non-Teknis (Non-Technical Losses)
    Disebabkan oleh kesalahan pencatatan, pencurian listrik, atau kesalahan administrasi.
    (Namun pembahasan utama di sini fokus pada rugi teknis.)

⚙️ 3. Energi Hilang pada Generator

Generator mengubah energi mekanik menjadi energi listrik.
Namun dalam prosesnya, terdapat beberapa bentuk rugi daya:

🔹 a. Rugi Tembaga (Copper Loss)

  • Terjadi pada lilitan kumparan stator dan rotor akibat hambatan kawat.

  • Dihitung dengan rumus:

  • Pcu = I² × R
    (di mana I = arus, R = resistansi)

🔹 b. Rugi Inti (Iron Loss)

  • Disebabkan oleh histeresis dan arus eddy (eddy current) di inti besi generator.

  • Besarnya tergantung pada frekuensi dan fluks magnetik.

🔹 c. Rugi Mekanis

  • Timbul akibat gesekan poros (bearing) dan hambatan udara (windage loss).

🔹 d. Rugi Stray Load

  • Disebabkan oleh kebocoran fluks magnetik yang tidak produktif.

📉 Efisiensi generator biasanya antara 90–98% tergantung jenis dan kapasitasnya.

🔋 4. Energi Hilang pada Transformator (Trafo)

Transformator berfungsi menaikkan (step-up) atau menurunkan (step-down) tegangan listrik.
Namun, dalam proses konversi energi, juga terjadi rugi daya, yaitu:

🔹 a. Rugi Tembaga (Copper Loss)

  • Terjadi pada lilitan primer dan sekunder akibat resistansi kawat.

  • Dihitung dengan:

  • Pcu = I² × R

🔹 b. Rugi Besi (Iron Loss)

  • Terjadi di inti besi (core) akibat dua hal:

    1. Rugi Histeresis → akibat perubahan polaritas magnetik.

    2. Rugi Eddy Current → arus pusar dalam inti besi yang menyebabkan panas.

🔹 c. Rugi Magnetik & Kebocoran Fluks

  • Tidak semua fluks magnetik dari lilitan primer tersambung ke lilitan sekunder, menyebabkan rugi daya.

📊 Efisiensi transformator biasanya 95–99%, tergantung ukuran dan beban.

🌐 5. Energi Hilang pada Sistem Transmisi

Sistem transmisi menyalurkan listrik dari gardu induk ke gardu distribusi menggunakan saluran udara (SUTT/SUTET) atau kabel bawah tanah.

🔹 a. Rugi Daya pada Konduktor (Rugi I²R)

  • Disebabkan oleh resistansi kawat penghantar (biasanya aluminium).

  • Rumus:

  • Ploss = I² × R
    (Semakin jauh jarak dan semakin besar arus, semakin besar pula rugi daya.)

🔹 b. Rugi Tegangan (Voltage Drop)

  • Tegangan di ujung saluran lebih rendah dari sumber akibat hambatan kawat.

  • Ini mempengaruhi efisiensi transmisi dan stabilitas sistem.

🔹 c. Rugi Corona

  • Terjadi pada saluran udara tegangan tinggi (SUTET).

  • Saat tegangan sangat tinggi, udara di sekitar kawat terionisasi dan menimbulkan cahaya ungu kebiruan dan dengung (hissing sound).

  • Energi terbuang dalam bentuk panas dan radiasi cahaya.

🔹 d. Rugi Kapasitif dan Induktif

  • Disebabkan oleh sifat medan listrik dan magnet di sekitar penghantar yang menyebabkan daya reaktif (VAR).

  • Dapat dikurangi dengan kompensator daya (capacitor bank).

📊 6. Besarnya Energi Hilang

  • Generator: 2–10%

  • Transformator: 1–5%

  • Transmisi dan Distribusi: 5–15%

🔹 Total kehilangan daya listrik dari pembangkit hingga pelanggan bisa mencapai 8–20% dari total energi yang dihasilkan.

🧠 7. Cara Mengurangi Energi Hilang

  1. ⚙️ Gunakan konduktor dengan resistansi rendah (aluminium/tembaga murni).

  2. 🔋 Naikkan tegangan transmisi (mengurangi arus, sehingga rugi I²R turun).

  3. 🧰 Gunakan trafo efisiensi tinggi dengan bahan inti rendah rugi.

  4. 🌀 Pasang kompensator daya reaktif (kapasitor / reaktor) di jaringan.

  5. 📈 Lakukan pemeliharaan rutin pada generator, trafo, dan jaringan.

  6. 🔎 Gunakan sistem SCADA dan smart grid untuk pemantauan otomatis rugi daya.

💡 8. Kesimpulan

Energi hilang dalam sistem tenaga listrik terjadi di setiap tahap — dari pembangkit, trafo, hingga transmisi.
Walau tidak bisa dihilangkan sepenuhnya, kerugian energi dapat dikendalikan dengan desain sistem yang efisien dan pemeliharaan rutin.

⚡ Pesan penting:
“Energi listrik mahal karena sebagian hilang di jalan — tugas kita adalah menyalurkannya seefisien mungkin.”
